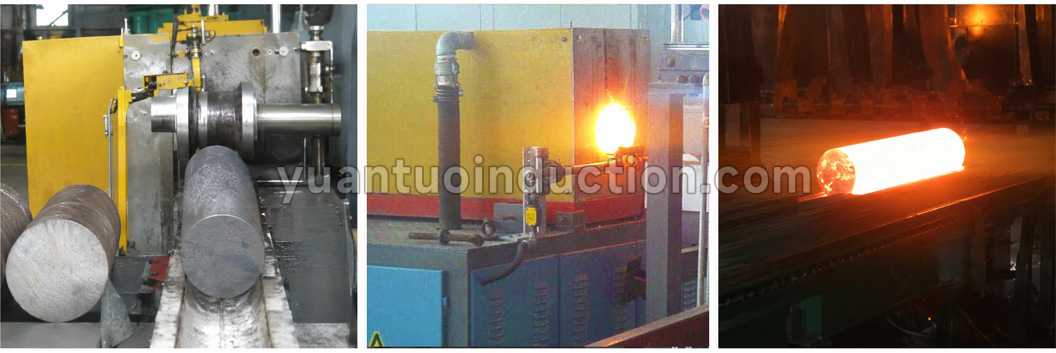

Автоматическая система индукционного нагрева заготовок перед ковкой для нагрева прутков, коротких заготовок и фасонных поковочных заготовок. Оборудование включает подачу, индукционный нагрев, пирометрический контроль температуры, сортировку по температуре, быструю выгрузку и стыковку с ковочным прессом.
Комплект оборудования для нагрева заготовок перед ковкой, быстрой выгрузки и сортировки по температуре

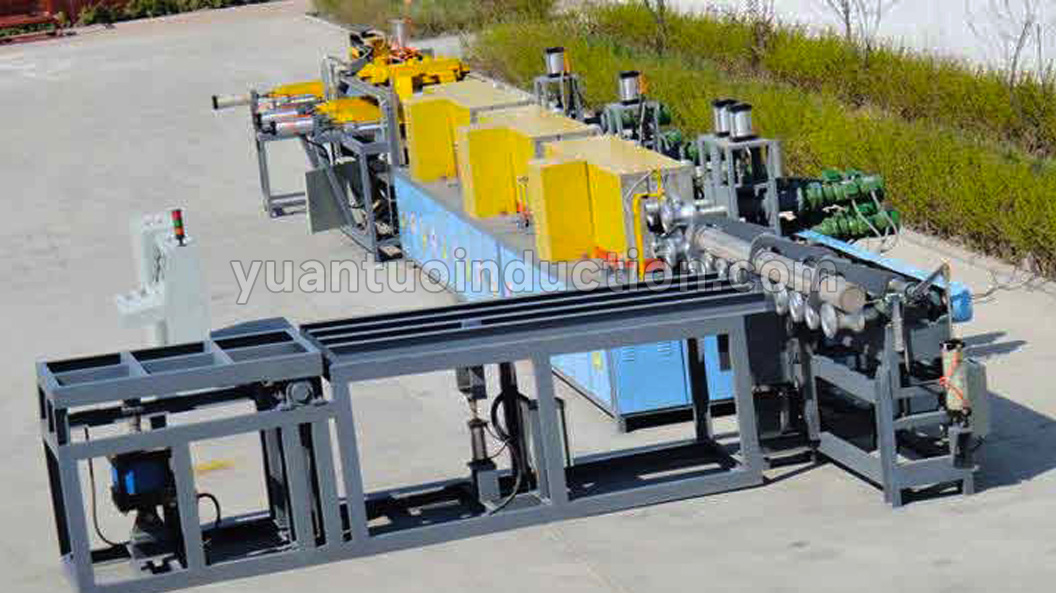

Автоматическая система индукционного нагрева заготовок перед ковкой производства Hebei Yuantuo Electromechanical Equipment Manufacturing Co., Ltd. применяется для автоматического нагрева металлических заготовок перед ковкой или горячей штамповкой, быстрой выгрузки нагретых заготовок и сортировки по температуре.
Оборудование может работать в составе автоматизированного участка и стыковаться с ковочным прессом, механическим прессом, гидравлическим прессом, роботом-манипулятором и автоматической производственной линией.
Система подходит для нагрева металлических заготовок, которые передаются на последующую операцию ковки или штамповки.
* круглый прокат;
* стальной пруток;
* короткие прутковые заготовки;
* фасонные поковочные заготовки;
* металлические заготовки, требующие нагрева перед ковочным оборудованием.
Конкретная конфигурация автоматической системы индукционного нагрева заготовок перед ковкой определяется по размеру заготовки, материалу, целевой температуре, требуемой производительности и способу выгрузки.
* нагрев заготовок перед ковкой или горячей штамповкой;
* автоматическое накопление заготовок;
* непрерывная подача;
* инфракрасный контроль температуры;
* сортировка заготовок по температуре;
* быстрая выгрузка нагретых заготовок;
* стыковка с ковочным прессом, прессом или роботом-манипулятором.

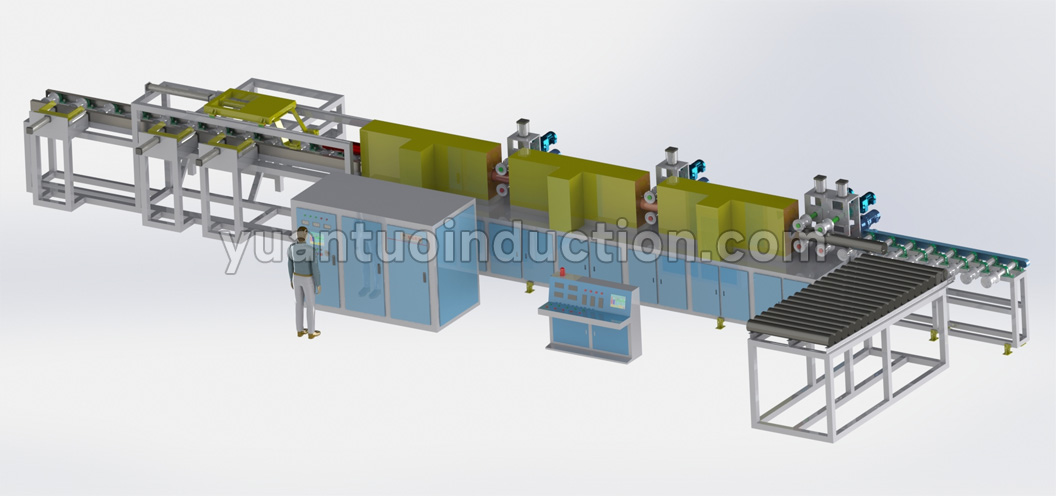

Система | Назначение |
| Накопительный стол | Хранение нескольких заготовок перед подачей в нагревательную зону |

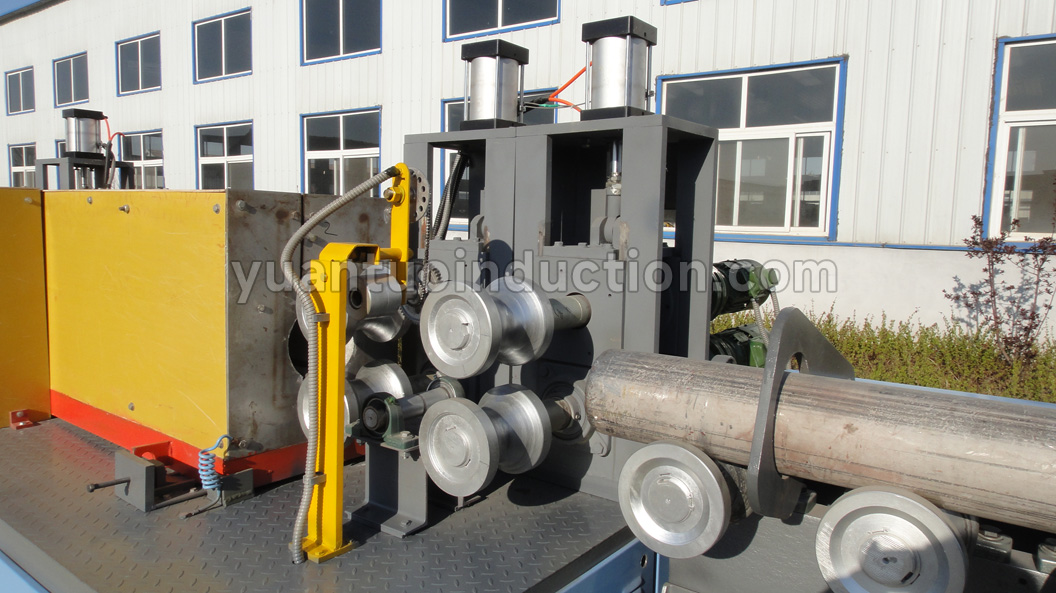

| Система подачи двумя прижимными роликами | Непрерывная подача заготовок с плавной регулировкой скорости |
| Индукционная нагревательная печь | Непрерывный нагрев заготовок до заданной температуры |
| Манипулятор быстрой выгрузки | Передача годных нагретых заготовок на последующую ковочную операцию |

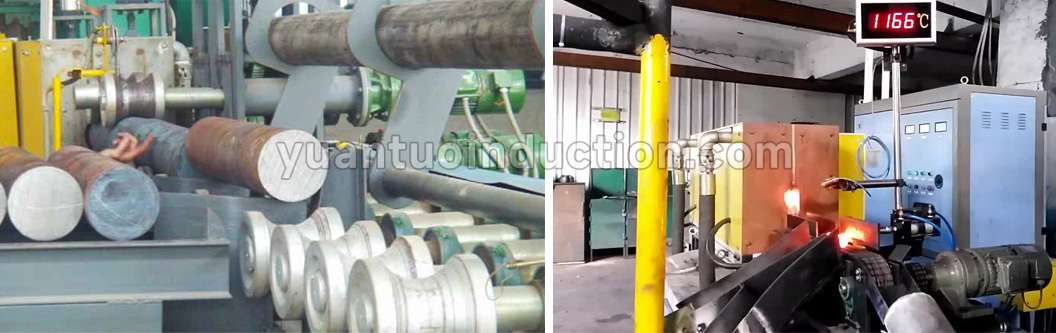

| Инфракрасная система измерения температуры | Контроль температуры заготовки на выходе из нагревательной зоны |
| Система сортировки | Разделение заготовок с допустимой и недопустимой температурой |
| Промышленный компьютер и система управления | Запись параметров, аварийная сигнализация, управление связью между узлами линии |
| Система водяного охлаждения | Охлаждение источника питания и индукторов |
Автоматическая система индукционного нагрева заготовок перед ковкой обеспечивает стабильный нагрев за счёт согласованной подачи заготовок, расчёта температурного профиля индуктора и инфракрасного контроля температуры на выходе.
Скорость подачи, мощность индукционного нагрева и длина нагревательной зоны подбираются по размеру заготовки, материалу и требуемому ковочному такту. Это помогает обеспечить стабильную температуру заготовки перед входом в ковочный пресс или штамповочное оборудование.
Заготовки с температурой вне заданного диапазона могут быть отделены системой сортировки. Это снижает риск попадания недогретых или перегретых заготовок в ковочную операцию и уменьшает влияние нестабильной температуры на качество формообразования.
* размер заготовки;
* материал и марка стали;
* целевая температура нагрева;
* требуемая производительность;
* ковочный такт;
* способ выгрузки;
* интерфейс робота-манипулятора;
* сигнальный интерфейс ковочного или прессового оборудования;
* условия электропитания;
* компоновка производственного участка.
Автоматическая система индукционного нагрева заготовок перед ковкой относится к нестандартному оборудованию. Поэтому мощность, частота, длина индукционной печи, система подачи, способ выгрузки и логика управления определяются по фактическим условиям проекта.
Параметр | Необходимая информация |
| Наименование заготовки | Ковочная заготовка |
| Размер | Диаметр или сечение, длина |
| Материал | Марка материала по стандарту заказчика |
| Целевая температура | Температура перед ковкой или штамповкой |
| Производительность и такт | Шт./час или требуемый ковочный такт |
| Оборудование для стыковки | Ковочный пресс, механический пресс, гидравлический пресс, робот-манипулятор |
отвечать:Для предварительной оценки необходимо проверить размер заготовки, материал, требуемую температуру нагрева и ковочный такт.
отвечать:Yuantuo производит автоматические системы индукционного нагрева заготовок перед ковкой. Оборудование может быть интегрировано в автоматическую ковочную линию.
отвечать:Основные данные: размер заготовки, материал, требуемый нагрев, производственный такт и способ выгрузки.
отвечать:Просим предоставить размер заготовки, материал, целевую температуру, производительность и интерфейс ковочного оборудования.
отвечать:Да. После изготовления оборудования может быть проведена приёмка перед отгрузкой. Формат испытаний определяется по техническому соглашению или контракту.
отвечать:Да. Комплект поставки может включать накопление заготовок, подачу, индукционный нагрев, измерение температуры, сортировку, механическую выгрузку и систему управления.
Для подготовки конфигурации автоматической системы индукционного нагрева заготовок перед ковкой просим отправить следующие данные:
размер заготовки;
материал;
целевая температура нагрева;
требуемая производительность;
интерфейс ковочного или прессового оборудования;
условия электропитания;
требования к компоновке производственного участка.
Инженеры Yuantuo подготовят конфигурацию оборудования с учётом фактических условий эксплуатации.
