Как выбрать оборудование для термообработки стального листа и почему одной толщины недостаточно?
2026-08-22
Почему одной толщины листа недостаточно для выбора оборудования?
При обсуждении проекта термообработки стального листа одним из первых параметров обычно является его толщина.
Это действительно важный параметр, поскольку он влияет на количество металла и условия нагрева по толщине.
Однако одной толщины недостаточно для определения конфигурации индивидуальной системы индукционной термообработки стального листа.
Рассмотрим простой пример.
Два стальных листа имеют одинаковую толщину 20 мм.
Ширина первого составляет 500 мм, а второго — 1500 мм.
Несмотря на одинаковую толщину, эффективная ширина нагрева, количество обрабатываемого металла, конструкция индуктора и требования к системе транспортировки могут значительно различаться.
Если дополнительно отличаются марка стали, длина листа, требуемая температура, процесс термообработки или производительность, различия в конфигурации оборудования становятся еще более существенными.
Поэтому:
Толщина листа является важным исходным параметром, но не может быть единственным критерием выбора оборудования для термообработки.
1. Почему толщину и ширину стального листа необходимо учитывать вместе?
При индукционном нагреве толщина листа влияет на условия нагрева по сечению, а ширина определяет эффективную зону, которую необходимо нагревать.
Поэтому перед проектированием необходимо определить:
- толщину листа;
- ширину листа;
- длину листа;
- марку стали;
- зону, которая должна подвергаться термообработке.
При непрерывной обработке по всей ширине необходимо учитывать температурное состояние всей рабочей зоны листа.
Если требуется локальная термообработка только определенной части, конструкция индуктора и система перемещения должны разрабатываться с учетом расположения этой зоны.
Поэтому два листа одинаковой толщины не обязательно требуют одинаковой конфигурации индукционного нагрева.
2. Почему максимальная температура — не единственный показатель качества нагрева?
При непрерывной термообработке стального листа два утверждения:
«Максимальная температура достигла заданного значения»
и
«Вся требуемая зона листа стабильно достигла необходимых технологических условий»
означают не одно и то же.
Если по ширине листа существует заметная разница температур, достижение заданной температуры в одной точке еще не означает равномерного нагрева всей требуемой зоны.
Поэтому при проектировании необходимо учитывать:
- температурное состояние кромок и центральной части листа;
- равномерность нагрева головной и хвостовой частей;
- стабильность температуры при непрерывной транспортировке;
- изменение параметров при переходе на другой размер листа.
Конструкция индуктора, распределение мощности, скорость транспортировки и онлайн-контроль температуры должны работать согласованно.
Если технологический процесс требует сквозного прогрева, необходимо также учитывать температурное состояние по толщине листа, а не оценивать процесс только по температуре поверхности.
3. Почему марка стали и цель термообработки влияют на конфигурацию оборудования?
Даже при одинаковых размерах листа различные марки стали и требования к конечным свойствам могут потребовать разных технологических решений.
До начала проектирования необходимо определить, какой именно процесс требуется.
Например:
- сквозной нагрев;
- закалка;
- закалка и отпуск;
- локальная термообработка;
- другие процессы непрерывного индукционного нагрева.
Также необходимо предоставить:
- марку стали;
- требуемую температуру нагрева;
- требуемую твердость;
- глубину закаленного слоя, если это предусмотрено процессом;
- требования к прочности, вязкости и другим механическим свойствам.
Задача оборудования заключается не просто в том, чтобы сделать стальной лист горячим.
Режим нагрева и последующего охлаждения должен проектироваться исходя из требуемого результата термообработки.
4. Почему при закалке листа нагрев и охлаждение необходимо проектировать совместно?
Если технологический процесс включает закалку, индукционный нагрев является только первой частью процесса.
После достижения требуемой температуры лист должен перейти в зону охлаждения в соответствии с заданным технологическим режимом.
Процесс может выглядеть следующим образом:

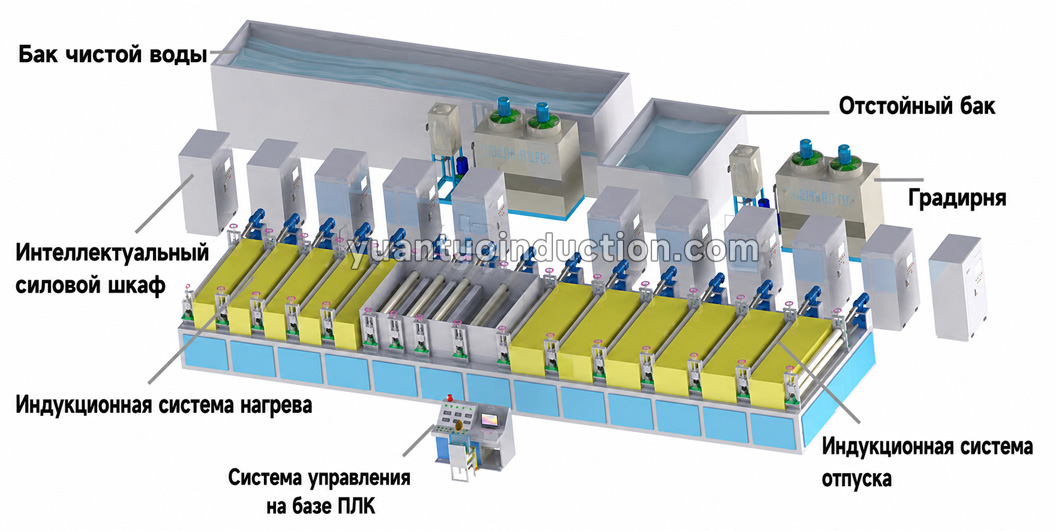

Индукционный нагрев → Транспортировка листа → Измерение температуры → Закалочное охлаждение → Дальнейшая транспортировка / отпуск
Поэтому расстояние между зонами нагрева и закалки, скорость движения листа, расположение форсунок и условия охлаждения должны рассматриваться совместно.
Для широких или относительно тонких листов особое внимание может потребоваться к равномерности охлаждения по различным участкам и риску деформации.
Именно поэтому систему индукционного нагрева и участок закалочного охлаждения нельзя проектировать как два полностью независимых узла.
5. Почему длина листа, транспортировка и опора также важны?
При непрерывной термообработке стальной лист необходимо не только нагреть, но и стабильно провести через все участки производственной линии.
Поэтому необходимо учитывать:
- способ загрузки листа;
- опору на роликовом конвейере;
- стабильную транспортировку при высокой температуре;
- передачу листа в зону закалки;
- выгрузку;
- сопряжение с предыдущими и последующими операциями.
Для длинномерных листов конструкция системы транспортировки и поддержки особенно важна.
Если при выборе оборудования учитывать только мощность индукционного нагрева и не учитывать механику транспортировки горячего листа, это может повлиять на стабильность работы всей производственной линии.
6. Почему при одинаковых размерах листа разная производительность требует разных решений?
Рассмотрим два проекта, в которых обрабатываются стальные листы одинакового размера и из одной марки стали.
Проект A: относительно небольшая часовая производительность.
Проект B: непрерывное производство с высокой производительностью.
Использовать одну и ту же конфигурацию оборудования автоматически для обоих проектов нельзя.
Требуемая производительность определяет количество металла, которое должно быть обработано за единицу времени, и влияет на:
- мощность индукционного нагрева;
- эффективную длину зоны нагрева;
- скорость роликового конвейера;
- такт закалочного охлаждения;
- способ загрузки и выгрузки.
Поэтому для проекта термообработки стального листа необходимо указывать производительность в:
т/ч, шт./ч или время производственного такта.
Для непрерывной линии инженерная задача заключается не только в следующем:
Можно ли обработать один стальной лист до требуемого состояния?
Более важный вопрос:
Можно ли стабильно обрабатывать все листы, непрерывно проходящие через линию, при требуемой производительности?
Какие данные необходимы для проекта термообработки стального листа?
Для предварительной оценки индивидуальной системы индукционного нагрева, закалки или закалки с отпуском рекомендуется предоставить:
| Параметр | Необходимая информация |
|---|---|
| Толщина листа | Минимальная, максимальная и основная |
| Ширина листа | Минимальная, максимальная и основная |
| Длина листа | Минимальная, максимальная и стандартная |
| Материал | Марка стали |
| Зона обработки | Весь лист или локальная зона |
| Процесс | Нагрев, закалка, закалка + отпуск и др. |
| Температура | Требуемая технологическая температура |
| Требуемые свойства | Твердость, прочность, глубина закалки и др. |
| Производительность | т/ч, шт./ч или такт |
| Условия установки | Площадь, сопряжение линии, загрузка и выгрузка |
Если на одной установке планируется обрабатывать несколько размеров листа, рекомендуется также предоставить:
основные типоразмеры + долю производства каждого типоразмера + частоту переналадки.
Эта информация позволяет определить конфигурацию нагрева, транспортировки, закалочного охлаждения и автоматического управления с учетом реальных условий производства.
Что на самом деле необходимо согласовать в системе термообработки стального листа?
Для индивидуального проекта логика проектирования должна выглядеть следующим образом:
Размеры листа → Марка стали → Цель термообработки → Температура и требования к равномерности нагрева → Производительность → Конструкция индуктора и эффективная зона нагрева → Транспортировка и поддержка → Закалочное охлаждение → Автоматическое управление
Поэтому оборудование для термообработки стального листа нельзя выбирать только на основании вопроса:
«Какая мощность в кВт требуется для листа толщиной 20 мм?»
Более важная инженерная задача заключается в другом:
Как объединить нагрев, транспортировку и охлаждение в одну систему с учетом реальных размеров листа, марки стали, технологического процесса и требуемой производительности?
Часто задаваемые вопросы
Можно ли определить мощность индукционного нагрева только по толщине листа?
Обычно нет. Необходимо также учитывать ширину, длину, марку стали, требуемую температуру, технологический процесс и производительность.
Почему ширина листа влияет на систему индукционного нагрева?
Ширина определяет эффективную зону нагрева и влияет на конструкцию индуктора, распределение мощности и равномерность температуры по ширине листа.
Оборудование для индукционного нагрева и линия закалки стального листа — это одно и то же?
Не совсем. Индукционная система обеспечивает нагрев. Если требуется закалка, линия также должна включать соответствующие системы транспортировки, измерения температуры и быстрого охлаждения.
Можно ли на одной линии обрабатывать стальные листы разной толщины и ширины?
В некоторых проектах — да. Однако необходимо оценить полный диапазон размеров, марки стали, технологические требования, производственную структуру и частоту переналадки.
Почему при проектировании оборудования необходимо знать длину листа?
Длина влияет на конструкцию загрузки, роликовую поддержку, непрерывную транспортировку, закалочное охлаждение и систему выгрузки.
Связаться с инженерами
Толщина стального листа — только один из исходных параметров при проектировании индивидуального оборудования для термообработки.
Для проектов индукционного нагрева, закалки или закалки и отпуска стального и толстолистового проката рекомендуется предоставить:
толщину, ширину, длину, марку стали, зону обработки, требуемую температуру, конечные свойства и производительность.
На основании этих производственных условий можно определить конструкцию индуктора, необходимую мощность нагрева, эффективную зону нагрева, систему роликовой транспортировки, закалочного охлаждения и автоматического управления.
Конечная задача заключается не в поставке отдельной индукционной установки, а в разработке индивидуальной системы термообработки стального листа, согласованной с реальным технологическим процессом заказчика.
