2. Почему одного измерения температуры на выходе недостаточно?

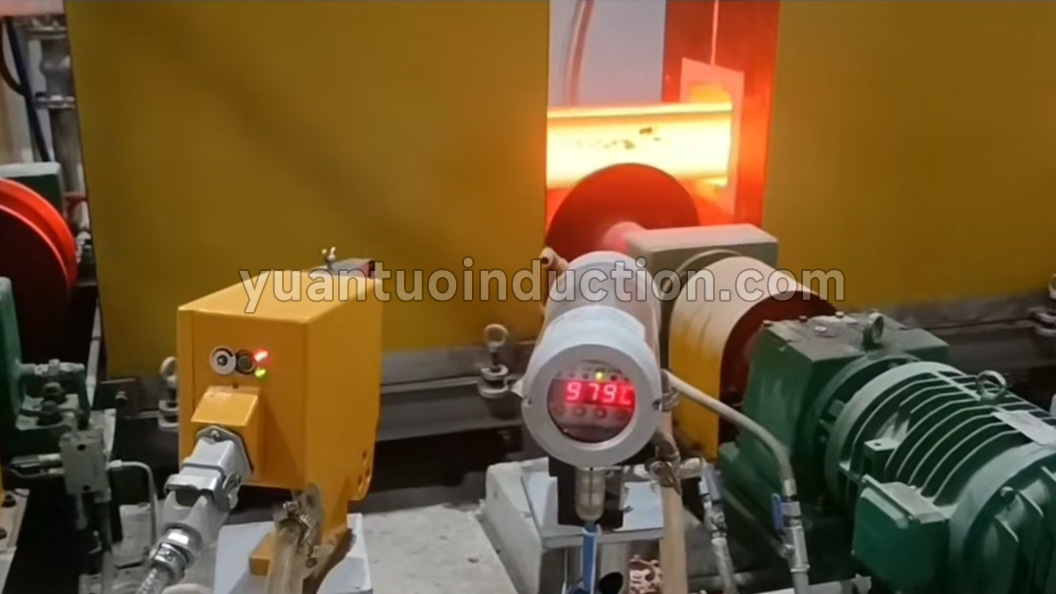

Онлайн-контроль температуры является важной частью линии подогрева заготовок.

Однако одно значение температуры, измеренное на выходе, не всегда полностью характеризует состояние нагрева заготовки.

При непрерывном производстве необходимо также учитывать:

• колебания температуры на входе;
• разницу температуры между головной и хвостовой частью;
• температурное состояние поверхности и сердцевины;
• стабильность температуры на выходе при изменении производственного ритма.

Это особенно важно для заготовок большого сечения.

Если эффективного времени нагрева недостаточно, измерение только температуры поверхности может не полностью отражать фактическое тепловое состояние всего сечения.

Поэтому мощность нагрева, эффективное время нагрева, онлайн-контроль температуры и скорость транспортировки необходимо рассматривать как единую систему.

3. Почему производительность напрямую влияет на конфигурацию оборудования?

Для непрерывной производственной линии недостаточно только достичь требуемой температуры.

Не менее важен другой вопрос:

Сможет ли система стабильно обеспечивать эту температуру при требуемой производительности в тоннах в час?

Например, рассмотрим заготовки одинакового размера и из одной марки стали.

Если производительность первой линии составляет 10 т/ч, а второй — 20 т/ч, количество металла, проходящего через зону нагрева за единицу времени, значительно отличается.

В этом случае необходимо заново рассчитать и согласовать:

• мощность индукционного нагрева;
• эффективную длину зоны нагрева;
• скорость роликового конвейера;
• время нахождения заготовки в зоне нагрева;
• производственный ритм прокатного стана.

Именно поэтому требуемая производительность в т/ч является одним из основных параметров при проектировании системы индукционного нагрева заготовок.

4. Почему система нагрева должна быть согласована с тактом прокатного стана?

Система подогрева заготовок перед прокаткой обычно не является полностью независимым производственным участком.

При непрерывной разливке и прямой прокатке как подача заготовок с предыдущего участка, так и работа последующего прокатного стана имеют собственный производственный ритм.

Типичная последовательность может выглядеть следующим образом:

Подача заготовки → Измерение температуры на входе → Индукционный подогрев → Измерение температуры на выходе → Контроль достижения требуемой температуры → Подача в прокатный стан

Поэтому скорость транспортировки нельзя определять только исходя из возможностей индукционного нагрева. Она должна быть согласована с производственным тактом прокатного стана.

Если прокатный стан временно останавливается или изменяет скорость работы, система управления должна учитывать:

• порядок ожидания заготовок;
• необходимость регулирования мощности нагрева;
• изменение скорости транспортировки;
• предотвращение локального перегрева при задержке;
• восстановление нормального производственного ритма после запуска стана.

Поэтому индукционный нагрев заготовок перед прокаткой должен проектироваться как часть общей технологической линии, а не как отдельная нагревательная установка.

5. Почему важно учитывать температуру головной, хвостовой части и всего сечения заготовки?

В реальном производстве температура заготовки не всегда полностью равномерна.

Во время транспортировки и ожидания могут возникать:

• снижение температуры головной части;
• снижение температуры хвостовой части;
• тепловые потери с поверхности;
• температурные колебания из-за изменения предыдущего технологического процесса.

Поэтому при проектировании системы подогрева нельзя ориентироваться только на среднюю температуру на выходе.

Необходимо учитывать требования прокатного процесса к температурной равномерности заготовки.

Для различных размеров сечения, марок стали и входных температур необходимо согласовать:

• мощность нагрева;
• частоту индукционного нагрева;
• эффективную длину зоны нагрева;
• скорость роликового конвейера;
• систему измерения и регулирования температуры.

Цель заключается не просто в получении одного «правильного» показания пирометра, а в обеспечении более стабильного температурного состояния заготовки перед поступлением в прокатный стан.

Какие данные необходимы для проекта индукционного подогрева заготовок?

Для предварительной инженерной оценки рекомендуется предоставить:

Если на одной линии необходимо обрабатывать несколько типоразмеров заготовок, желательно также указать основные размеры, долю производства каждого размера и частоту перехода между ними.

Эти данные позволяют гораздо точнее разработать индивидуальное решение, чем только размер поперечного сечения заготовки.

Что необходимо согласовать в системе индукционного нагрева заготовок?

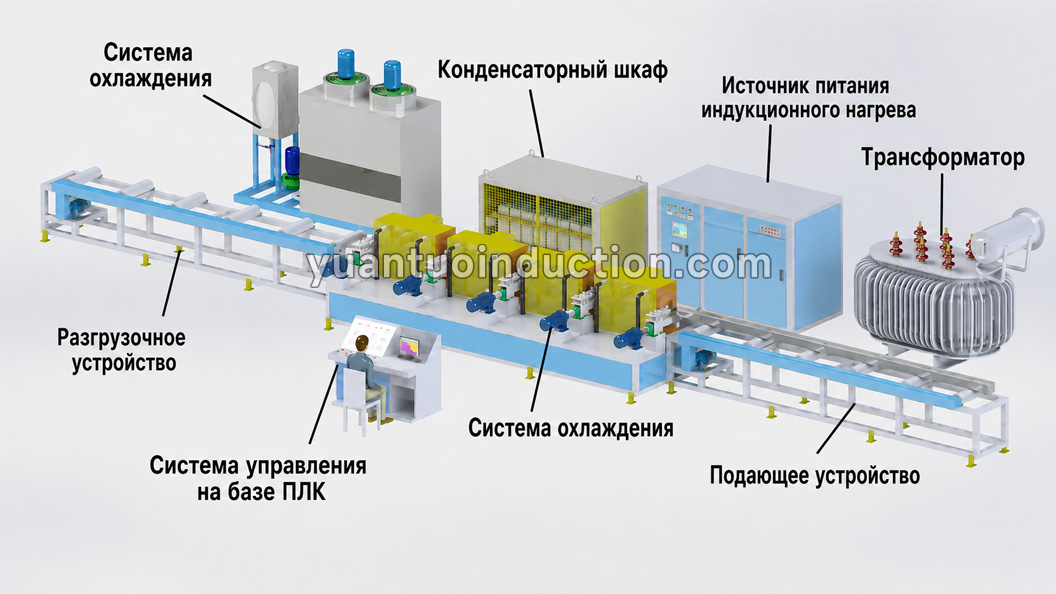

Логика проектирования полной системы подогрева перед прокаткой выглядит следующим образом:

Размер и материал заготовки → Фактическая температура на входе → Требуемая температура прокатки → Необходимое количество дополнительного тепла → Производительность → Эффективная длина нагрева и скорость транспортировки → Онлайн-контроль температуры → Согласование с прокатным станом

Поэтому систему индукционного нагрева нельзя выбирать только путем сопоставления размера заготовки со стандартной мощностью оборудования.

Для индивидуального проекта важнее согласовать индукционный нагрев, онлайн-контроль температуры, роликовую транспортировку и производственный такт прокатного стана как единую систему.

Часто задаваемые вопросы

Можно ли определить мощность индукционного нагрева только по размеру заготовки?

Обычно нет. Необходимо также учитывать температуру на входе, требуемую температуру перед прокаткой, марку стали, производительность, скорость транспортировки и такт прокатного стана.

Почему температура заготовки на входе так важна?

Потому что задача дополнительного нагрева заключается в передаче количества тепла, необходимого для перехода от фактического температурного состояния заготовки к требуемому состоянию перед прокаткой. Чем ниже температура на входе, тем больше тепла необходимо передать при прочих равных условиях.

Подогрев горячей заготовки и полный нагрев холодной заготовки — это одно и то же?

Нет. Подогрев или температурная компенсация обычно применяется к заготовке, которая уже сохраняет остаточное тепло, но ее температуры недостаточно для последующей прокатки. Полный нагрев холодной заготовки требует значительно большего количества тепла и может потребовать другой конфигурации оборудования.

Почему необходимо знать производительность и такт прокатного стана?

Потому что система нагрева должна обеспечивать непрерывную работу совместно с прокатным станом. Возможность нагреть одну заготовку до требуемой температуры еще не означает, что система сможет обеспечить требуемую производительность всей линии.

Связаться с инженерами

Размер поперечного сечения — только один из исходных параметров при проектировании системы подогрева стальных заготовок.

Для проектов подогрева перед прокаткой, температурной компенсации непрерывнолитых заготовок или прямой прокатки рекомендуется предоставить:

размер сечения, длину, марку стали, температуру на входе, требуемую температуру перед прокаткой, часовую производительность и такт прокатного стана.

На основании этих условий можно определить необходимую мощность индукционного нагрева, эффективную длину зоны нагрева, скорость рольганга, систему онлайн-контроля температуры и логику автоматического взаимодействия оборудования.

Главная задача заключается не просто в повышении температуры заготовки, а в том, чтобы система индукционного нагрева и прокатный процесс работали как согласованная непрерывная производственная линия.
