Косые U-образные ролики с вращательной транспортировкой на линии отпуска стальных прутков: повышение равномерности круговой температуры и прямолинейности заготовок
2026-06-10
В непрерывном индукционном закалочно-отпускном производстве стальных прутков диаметром φ40–φ105 мм косые U-образные ролики с вращательной транспортировкой являются важным элементом транспортной системы. Конвейерные узлы не только выполняют функцию перемещения заготовок, но и напрямую определяют качество термообработки. При стандартной прямолинейной транспортировке пруток перемещается в неподвижном положении через зоны нагрева и закалки, что приводит к появлению перепадов температуры по окружности, неравномерной твердости и искривлению длинномерных изделий. Данная линия оснащена системой косых U-образных роликов с вращательной транспортировкой, интегрированной с подающими рольгангами и частотно-регулируемыми опорными роликами, которая обеспечивает вращение прутков при продольном перемещении и устраняет характерные дефекты термообработки.
Зачем требуется вращательная транспортировка стальных прутков при термообработке
При прохождении зон индукционного нагрева и струйной закалки неподвижный стальной пруток получает два критических дефекта. Во-первых, возникает неравномерность температуры по окружности. Магнитное поле индукционных катушек имеет неравномерное распределение, поэтому одна сторона прутка постоянно находится в зоне интенсивного нагрева. Это провоцирует локальный перегрев и пережог металла, нарушает режим охлаждения при закалке и приводит к недопустимому разбросу твердости по окружности изделия.
Во-вторых, нарушается прямолинейность прутков. Длина обрабатываемых заготовок составляет 3–12,3 м. При нагреве пластичность металла увеличивается, а асимметричные тепловые напряжения из-за одностороннего нагрева и охлаждения вызывают искривление прутков. Данный дефект является распространенной проблемой металлообрабатывающих предприятий, он увеличивает объем брака и требует дополнительных операций правки.
Принцип работы косых U-образных роликов с вращательной транспортировкой

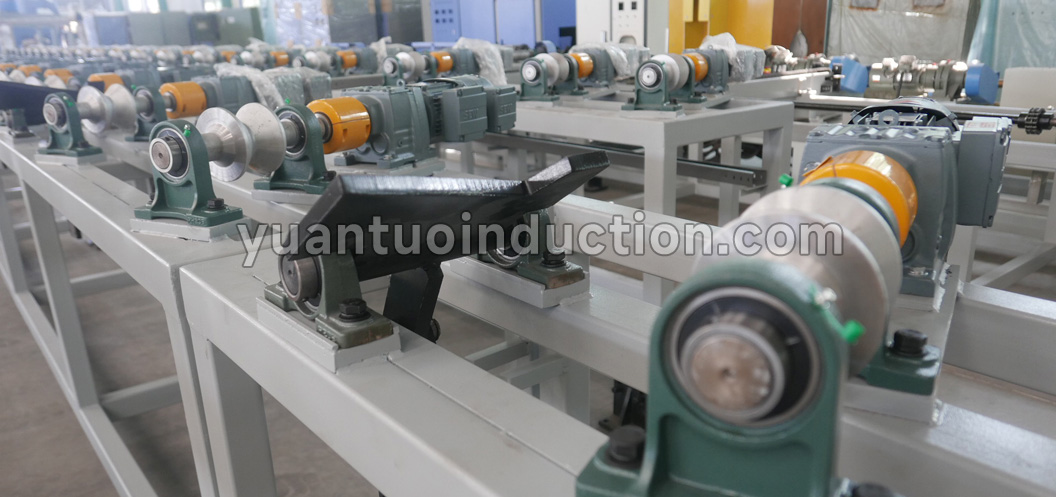

Подающие рольганги и промежуточные конвейерные участки линии оборудованы частотно-регулируемыми опорными роликами и косыми U-образными роликами. U-образная форма роликов надёжно удерживает стальные прутки диаметром φ40–φ105 мм, предотвращает смещение заготовок во время движения. Ролики установлены под наклоном, поэтому сила трения между поверхностью ролика и прутком создаёт два движения одновременно: продольное перемещение заготовки по линии и непрерывное вращение вокруг продольной оси.

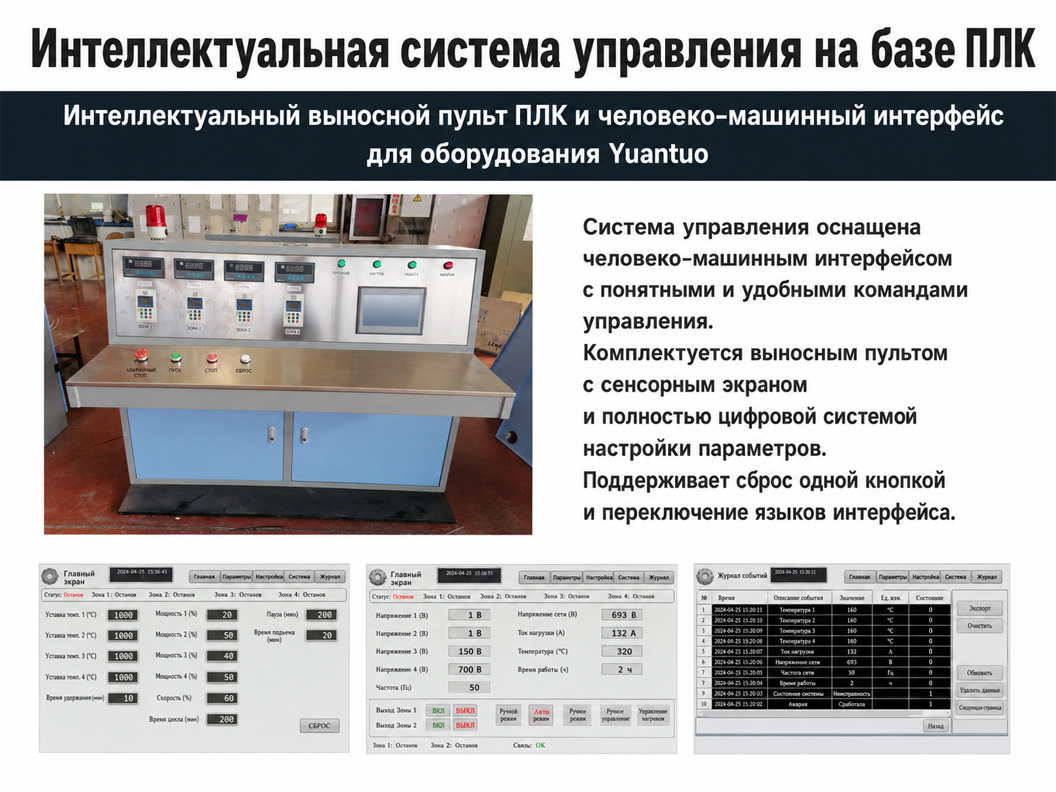

Вся транспортная система управляется комплексом PLC, скорость частотно-регулируемых опорных роликов настраивается в зависимости от диаметра прутка и технологического цикла. Обеспечивается синхронность скорости перемещения и частоты вращения заготовок, отсутствие рывков и остановок в режиме непрерывной работы линии.
Устранение производственных проблем за счёт вращательной транспортировки
Благодаря равномерному вращению каждый участок окружности прутка последовательно проходит через зону индукционного нагрева и струйной закалки. Условия нагрева в диапазоне 800–950 °C (закалка) и 500–700 °C (отпуск), а также интенсивность охлаждения выравниваются по всей поверхности. Исключается локальный пережог металла, стабилизируются температурные режимы термообработки и достигается равномерная твердость по окружности.
Вращение заготовок обеспечивает симметричное распределение тепловых напряжений по сечению, что исключает искривление длинномерных прутков и сохраняет требуемую прямолинейность. Конструкция транспортных узлов универсальна для всего диапазона обрабатываемых диаметров, совмещается с четырьмя группами индукционных печей линии и не требует сложной переналадки при смене типоразмеров продукции.
Итог
Система косых U-образных роликов с вращательной транспортировкой реализует три ключевые функции, определяющие качество отпуска стальных прутков:
- Выравнивает температуру по окружности заготовки, предотвращает локальный перегрев и пережог металла;
- Обеспечивает равномерное охлаждение при закалке, стабилизирует показатели твердости по всей поверхности прутка;
- Компенсирует асимметричные тепловые напряжения, сохраняет геометрическую прямолинейность длинномерных стальных прутков.
Данный транспортный узел является неотъемлемой частью комплексной линии закалки и отпуска, гарантирует стабильность технологических процессов и высокое качество готовой продукции.
