Линия закалки и отпуска бурильных труб: состав, процесс и особенности индукционного нагрева
2026-05-13
Бурильные трубы работают в сложных условиях: они подвергаются растяжению, кручению, ударным нагрузкам и переменным рабочим усилиям. Поэтому для таких изделий важны не только прочность и твердость, но и достаточная вязкость, стабильность структуры и повторяемость механических свойств.
Для получения необходимых характеристик бурильные трубы проходят термообработку, чаще всего закалку и отпуск. Современная линия закалки и отпуска бурильных труб обычно использует индукционный нагрев, систему распылительного охлаждения, автоматическую подачу, инфракрасный контроль температуры и PLC-систему управления.
Компания Hebei Yuantuo Electromechanical Equipment Manufacturing Co., Ltd. разрабатывает и производит индукционные нагревательные системы и комплексные линии термообработки для стальных труб, стальных прутков, бурильных труб и других металлических изделий. В этой статье рассмотрим, из чего состоит линия термообработки бурильных труб и как она работает.
Зачем бурильным трубам нужна закалка и отпуск?
Закалка применяется для повышения прочности и твердости стали. После закалки материал получает высокую прочность, но в нем могут оставаться внутренние напряжения.
Отпуск выполняется после закалки. Его задача — снизить внутренние напряжения, улучшить вязкость и получить более сбалансированные механические свойства.
Для бурильных труб важен не только сам факт нагрева до нужной температуры. Ключевое значение имеют:
- равномерность нагрева по длине трубы;
- стабильная температура перед закалкой;
- правильный режим охлаждения;
- стабильная скорость подачи;
- согласованная работа зон закалки, отпуска и транспортировки.
Поэтому линия термообработки бурильных труб представляет собой не отдельную нагревательную машину, а комплексную автоматизированную производственную линию.
Основной состав линии закалки и отпуска бурильных труб
Конфигурация линии зависит от диаметра трубы, толщины стенки, длины изделия, марки стали, производительности и требований к термообработке. В типовой состав линии могут входить следующие системы.

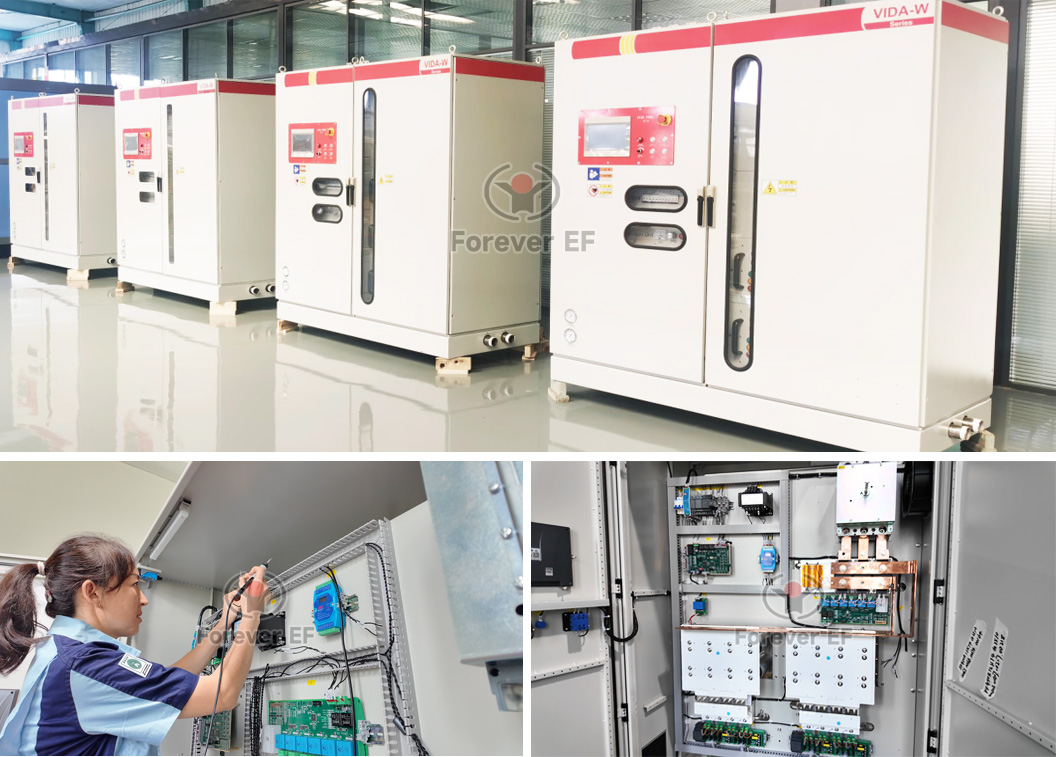

1. Индукционный источник питания
Индукционный источник питания обеспечивает нагрев бурильной трубы в зоне закалки, зоне отпуска и, при необходимости, в дополнительных зонах подогрева.
Мощность и частота подбираются с учетом диаметра трубы, толщины стенки, требуемой температуры нагрева и скорости прохождения изделия через линию.
2. Система индукционного нагрева перед закалкой
Перед закалкой бурильная труба проходит через индукционные нагреватели. В этой зоне труба нагревается до заданной температуры закалки.
Равномерность нагрева в этой части линии напрямую влияет на последующее охлаждение и конечную структуру материала.
3. Система распылительного охлаждения
После нагрева труба поступает в зону охлаждения. Здесь применяется водяное распылительное охлаждение, параметры которого должны соответствовать материалу трубы, толщине стенки и требованиям технологического процесса.
Важными параметрами являются интенсивность охлаждения, равномерность распыла, длина охлаждающей зоны и стабильность подачи воды.
4. Система индукционного отпуска
После закалки труба проходит отпуск. Индукционный нагрев в зоне отпуска позволяет быстро и контролируемо довести трубу до заданной температуры.
Отпуск помогает улучшить вязкость материала и получить более стабильные эксплуатационные свойства бурильной трубы.
5. Инфракрасный контроль температуры
Инфракрасный пирометр используется для онлайн-контроля температуры трубы. Система сравнивает фактическую температуру с заданным значением и может корректировать мощность нагрева через систему управления.
Такой контроль особенно важен при непрерывном производстве, где стабильность температуры влияет на повторяемость результата.
6. PLC-система управления
PLC-система управляет работой всей линии. Через сенсорную панель оператор может задавать и контролировать:
- температуру нагрева;
- скорость подачи трубы;
- мощность индукционного нагрева;
- состояние системы охлаждения;
- сигналы аварии и защиты;
- рабочие параметры разных участков линии.
Автоматизированное управление помогает снизить зависимость от ручных операций и повысить стабильность процесса.
7. Механическая система подачи и транспортировки

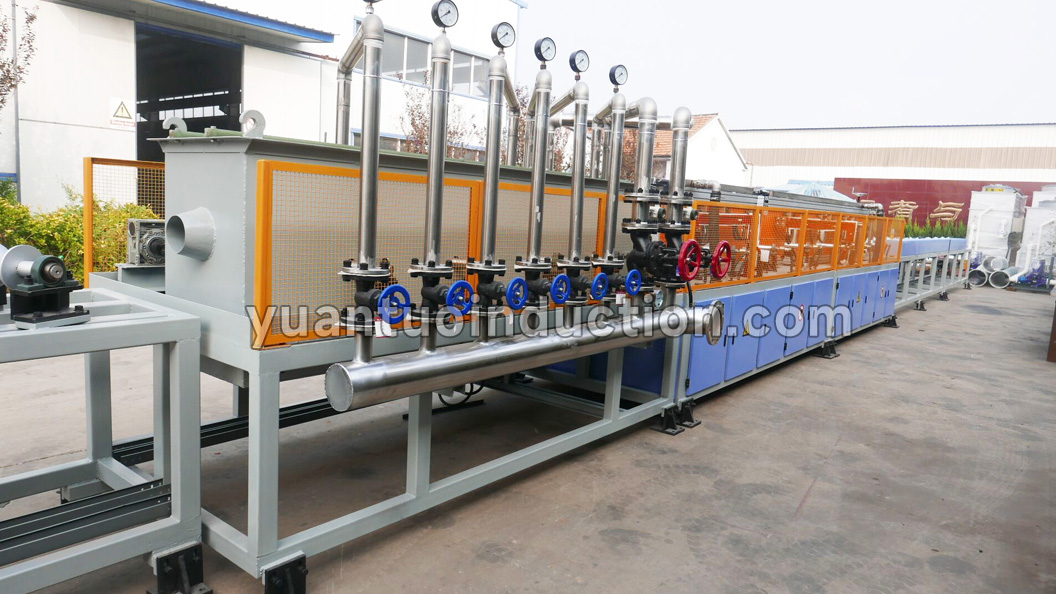

Линия может включать накопительный стол, механизм подачи одной трубы, роликовые конвейеры, приводные ролики, правильную машину, выходной рольганг и приемный стол.
Стабильная транспортировка трубы важна для равномерного нагрева и точного соблюдения времени прохождения через каждую технологическую зону.
Типовой технологический процесс
Работа линии закалки и отпуска бурильных труб обычно включает следующие этапы:
подача бурильной трубы → поштучная загрузка → индукционный нагрев перед закалкой → контроль температуры → распылительное охлаждение → индукционный отпуск → контроль температуры отпуска → последующее охлаждение → правка → выгрузка готового изделия
В некоторых проектах могут использоваться дополнительные зоны подогрева. Например, если бурильная труба имеет утолщенные концы или разные участки по массе металла, может потребоваться дополнительная регулировка нагрева для улучшения температурной равномерности.
Преимущества индукционного нагрева в термообработке бурильных труб
Быстрый нагрев
Индукционный нагрев позволяет нагревать металл за счет электромагнитной индукции. Тепло образуется непосредственно в заготовке, поэтому скорость нагрева выше, чем при ряде традиционных методов.
Для длинномерных труб это удобно, потому что нагрев можно организовать в непрерывном проходном режиме.
Возможность автоматического контроля температуры
Сочетание инфракрасного пирометра и PLC-системы позволяет контролировать температуру трубы в процессе движения по линии.
Если фактическая температура отличается от заданной, система может корректировать мощность нагрева. Это помогает поддерживать более стабильный режим термообработки.
Меньшее время пребывания при высокой температуре
Благодаря высокой скорости нагрева труба меньше времени находится в высокотемпературной зоне. Это может помочь уменьшить окисление поверхности и снизить риск обезуглероживания по сравнению с длительным нагревом.
Фактический результат зависит от марки стали, температуры, времени нагрева и условий конкретного производства.
Высокая степень автоматизации
Линия может выполнять автоматическую подачу, нагрев, охлаждение, отпуск, правку и выгрузку трубы. Это повышает повторяемость процесса и упрощает работу оператора.
Индивидуальная настройка под размер трубы
Бурильные трубы могут отличаться наружным диаметром, толщиной стенки, длиной, маркой стали и конструкцией концов. Поэтому индукционная катушка, мощность нагрева, система охлаждения и скорость подачи должны подбираться под конкретное изделие.
Для стабильной работы линии важен не отдельный узел, а согласование всех участков между собой.
На что обратить внимание при выборе линии термообработки бурильных труб?
При выборе линии закалки и отпуска бурильных труб необходимо заранее уточнить несколько параметров:
- наружный диаметр трубы;
- толщину стенки;
- длину трубы;
- марку стали;
- наличие утолщенных концов;
- требуемую температуру закалки и отпуска;
- производительность линии;
- способ охлаждения;
- требования к автоматизации и контролю температуры;
- условия размещения оборудования в цехе.
Только после уточнения этих данных можно правильно рассчитать мощность индукционного нагрева, длину нагревательных зон, параметры охлаждения и общую компоновку линии.
Линия закалки и отпуска бурильных труб — это комплексная система, которая объединяет индукционный нагрев, распылительное охлаждение, температурный контроль, PLC-управление, роликовую транспортировку и вспомогательное оборудование.
Для производителей бурильных труб важно не только достичь заданной температуры нагрева, но и обеспечить стабильную работу всей линии в непрерывном производственном режиме.
Hebei Yuantuo Electromechanical Equipment Manufacturing Co., Ltd. может разрабатывать индивидуальные решения для индукционной термообработки бурильных труб, стальных труб, стальных прутков и других металлических изделий с учетом размеров заготовки, требований к процессу и условий производственной площадки.
-
-
-
