1. Почему толщина стенки имеет такое большое значение?

Стальная труба отличается от сплошного круглого прутка.

Ее геометрия определяется сочетанием:

Наружный диаметр + Внутренний диаметр + Толщина стенки

Рассмотрим две трубы с одинаковым наружным диаметром.

Труба A

Наружный диаметр: Ø100 мм
Толщина стенки: 5 мм

Труба B

Наружный диаметр: Ø100 мм
Толщина стенки: 20 мм

Несмотря на одинаковый наружный диаметр, масса металла на единицу длины и условия прогрева по толщине у этих труб существенно различаются.

Поэтому:

Одного наружного диаметра недостаточно для выбора конфигурации индукционного нагрева.

Для толстостенных труб особенно важно учитывать:

• скорость нагрева наружной поверхности;
• температуру внутренней стенки;
• разницу температуры по толщине;
• эффективное время нагрева.

Именно поэтому толщина стенки должна быть одним из основных параметров при оценке проекта термообработки трубы.

2. Почему простое увеличение мощности не всегда решает проблему недостаточного прогрева внутренней стенки?

Если внутренняя стенка прогревается недостаточно, естественная реакция — увеличить мощность.

Но это не всегда приводит к нужному результату.

Температурное состояние трубы при индукционном нагреве зависит сразу от нескольких факторов:

• частоты;
• распределения электромагнитного поля;
• свойств материала;
• теплопроводности;
• эффективного времени нагрева.

Если просто увеличить мощность, не увеличив время эффективного нагрева, наружная поверхность может нагреваться еще быстрее, в то время как внутренняя стенка по-прежнему будет отставать по температуре.

Поэтому инженерная задача состоит не в том, чтобы:

«Как можно быстрее довести наружную поверхность до заданной температуры?»

А в том, чтобы:

«Обеспечить необходимое температурное состояние по всей толщине стенки при требуемой производительности линии?»

Именно это определяет правильную конфигурацию непрерывной линии термообработки труб.

3. Как частота индукционного нагрева влияет на прогрев трубы?

Частота — один из ключевых параметров индукционного нагрева стальных труб.

Она влияет на распределение индуцированного тока в металле и должна подбираться с учетом:

• наружного диаметра;
• толщины стенки;
• марки стали;
• целевой температуры;
• скорости нагрева;
• технологической задачи.

Если труба должна пройти аустенизацию перед закалкой, быстрый нагрев только наружной поверхности не является конечной целью.

Для толстостенных труб особенно важно, чтобы сочетание частоты, мощности и времени нагрева не приводило к чрезмерной температурной разнице между наружной и внутренней стенкой.

Поэтому:

Более высокая частота не означает автоматически лучший результат, так же как более высокая мощность не всегда означает лучший нагрев.

Необходимо правильно согласовать:

Частота + Мощность + Время нагрева + Геометрия трубы

4. Почему время нагрева и производительность линии нужно рассматривать вместе?

Если предприятие хочет увеличить производительность, один из очевидных способов — повысить скорость движения трубы.

Но при увеличении скорости уменьшается время нахождения каждого участка трубы в эффективной зоне нагрева.

Логика выглядит так:

Выше скорость линии → Меньше эффективное время нагрева → Изменяется прогрев по толщине стенки → Разница температуры может увеличиваться

Поэтому при непрерывном производстве:

Производительность и температурная равномерность не являются независимыми параметрами.

Если заказчику требуется более высокая производительность в т/ч, возможно, потребуется пересмотреть:

• общую мощность;
• эффективную длину нагрева;
• количество зон нагрева;
• скорость движения;
• частотную конфигурацию;
• условия выравнивания температуры.

Простое увеличение скорости роликов не гарантирует увеличения реальной производительности всей линии.

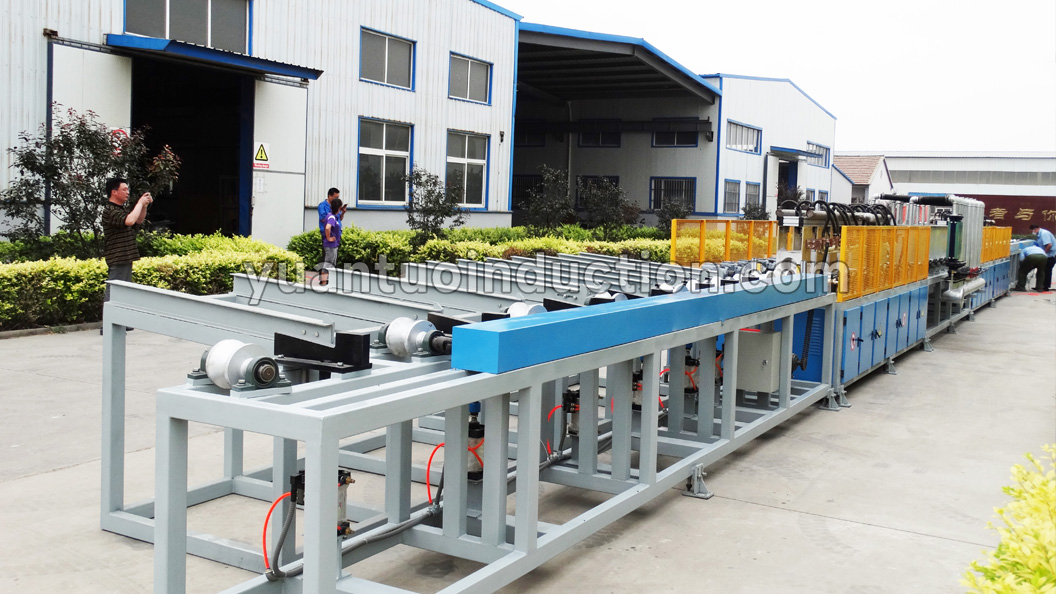

5. Почему при непрерывном нагреве важна стабильная транспортировка и вращение трубы?

Температурная равномерность определяется не только разницей между внутренней и наружной стенкой.

Важно также обеспечить равномерные условия по окружности трубы.

Если труба имеет:

• отклонения по прямолинейности;
• нестабильное движение по роликам;
• смещение относительно центра индуктора;

то положение разных участков трубы относительно индуктора может постоянно меняться.

Поэтому при проектировании линии, в зависимости от изделия и процесса, необходимо учитывать:

• стабильную опору;
• направляющие;
• вращательное перемещение;
• центрирование трубы в зоне нагрева.

Вращение выполняет не только транспортную функцию.

Стабильное поступательное движение в сочетании с контролируемым вращением помогает создать более одинаковые условия нагрева по окружности и обеспечивает более стабильное положение трубы перед последующей закалкой.

Именно поэтому транспортная система должна рассматриваться как часть технологического процесса термообработки.

6. Что на самом деле показывает инфракрасный пирометр?

Онлайн-контроль температуры является важной частью непрерывной линии термообработки труб.

Но необходимо понимать:

Измерение температуры поверхности не показывает напрямую температуру по всей толщине стенки.

Поэтому показания пирометра нужно оценивать вместе с такими параметрами, как:

• геометрия трубы;
• толщина стенки;
• марка стали;
• время нагрева;
• скорость линии;
• результаты технологической проверки.

В производстве онлайн-контроль может быть включен в автоматический контур:

Измерение температуры → Анализ PLC → Коррекция мощности / скорости → Стабилизация процесса

Однако при вводе нового типоразмера, новой марки стали или нового режима термообработки важно предварительно подтвердить, что измеряемая температура поверхности действительно соответствует требуемому состоянию по толщине стенки.

Это важнее, чем просто установить одно фиксированное значение температуры на выходе.

7. Как температурная разница перед закалкой влияет на конечный результат?

После индукционного нагрева труба обычно должна быстро поступать в зону закалки.

Если до закалки тепловое состояние уже неоднородно, например наружная стенка существенно горячее внутренней, разные слои металла будут входить в охлаждение при разных исходных условиях.

В зависимости от марки стали и режима это может привести к:

• разбросу твердости;
• нестабильным механическим свойствам;
• различиям в микроструктуре;
• уменьшению устойчивого технологического окна.

Поэтому при нестабильных результатах закалки проверка не должна ограничиваться вопросом:

«Достаточно ли давления охлаждающей воды?»

Необходимо также проверить:

«Была ли труба правильно и стабильно прогрета до входа в зону закалки?»

Проблема, обнаруженная после закалки, вполне могла возникнуть еще на стадии нагрева.

8. Как учитывать температурную равномерность в полной линии Q&T для стальных труб?

Для полноценного проекта закалки и отпуска контроль температуры должен охватывать всю производственную цепочку.

Этап 1 — Анализ изделия

Определить:

OD + Wall Thickness + Length + Material Grade

↓

Этап 2 — Проектирование нагрева под закалку

Определить:

Frequency + Power + Effective Heating Length + Line Speed

↓

Этап 3 — Контроль движения трубы

Учесть:

Supporting + Guiding + Rotation + Centering

↓

Этап 4 — Онлайн-контроль температуры

Контролировать:

Heating Outlet Temperature

↓

Этап 5 — Закалка

Согласовать:

Entry Temperature + Spray Cooling + Line Speed

↓

Этап 6 — Отпуск

Контролировать:

Tempering Temperature + Effective Heating Time

↓

Этап 7 — Проверка качества

Оценивать:

Hardness + Mechanical Properties + Process Repeatability

Таким образом, линия Q&T для труб не должна проектироваться только вокруг одной точки измерения температуры.

Необходимо согласовать весь процесс:

Температура + Время + Перемещение + Охлаждение

Внутренняя ссылка: Линия закалки и отпуска стальных труб

Почему проекты с толстостенными трубами требуют более тщательной технологической оценки?

С увеличением толщины стенки возрастает важность таких факторов, как:

• разница температуры между наружной и внутренней стенкой;
• эффективное время прогрева;
• скорость линии;
• частота индукционного нагрева;
• общая длина нагревательной зоны;
• состояние трубы перед закалкой.

Поэтому две трубы с одинаковым наружным диаметром:

Ø100 мм

но с толщиной стенки 5 мм и 20 мм не должны автоматически получать одну и ту же конфигурацию нагрева.

Именно поэтому для проектов термообработки труб Hebei Yuantuo обычно требуется:

OD + Wall Thickness + Length + Material + Capacity + Required Properties

а не только:

«Какой диаметр трубы?»

Какие данные следует предоставить для проекта термообработки стальных труб?

Для насосно-компрессорных труб, обсадных труб, бурильных труб и других изделий с высаженными концами (upset ends) рекомендуется также предоставить чертежи или фотографии.

Локальное изменение сечения может повлиять на нагрев, транспортировку и конфигурацию всей линии.

Часто задаваемые вопросы

1. Если наружная поверхность достигла температуры закалки, можно ли сразу подавать трубу в зону охлаждения?

Не следует делать вывод только по температуре наружной поверхности. Необходимо учитывать толщину стенки, марку стали, время нагрева, скорость движения и подтвержденное технологическое окно.

2. Можно ли решить проблему низкой температуры внутренней стенки простым увеличением мощности?

Не всегда. Повышение мощности может ускорить нагрев наружной поверхности, но не обеспечить требуемое состояние по всей толщине. Частоту, длину зоны нагрева, время нагрева, скорость и мощность нужно анализировать вместе.

3. Почему при запросе линии термообработки обязательно нужно указывать толщину стенки?

Потому что толщина стенки влияет на количество металла на единицу длины, время прогрева и температурное распределение по сечению. Одного наружного диаметра недостаточно.

4. Всегда ли толстостенная труба требует большей мощности?

Нет. Мощность нельзя оценивать отдельно от производительности, материала, целевой температуры, частоты, длины нагрева и скорости движения.

5. Для чего используется вращение трубы при непрерывной термообработке?

В зависимости от изделия и режима контролируемое вращение помогает улучшить равномерность нагрева и охлаждения по окружности и повысить стабильность движения трубы по линии.

Планируете проект термообработки стальных труб?

Для непрерывной термообработки труб достижение заданной температуры наружной поверхности еще не означает, что вся толщина стенки находится в требуемом тепловом состоянии.

Особенно важно учитывать это для толстостенных труб.

Для инженерной оценки необходимо совместно анализировать:

Pipe OD + Wall Thickness + Material Grade + Target Temperature + Frequency + Power + Heating Time + Line Speed + Quenching Conditions

Hebei Yuantuo Electromechanical проектирует индивидуальные комплексные линии индукционной термообработки с учетом реального диапазона труб, марок стали, требуемых свойств и производительности заказчика.

В состав решения могут быть согласованно интегрированы:

индукционный нагрев, вращательная транспортировка, онлайн-контроль температуры, закалочное охлаждение, отпуск, финишное охлаждение и автоматическое управление всей линией.

Для предварительной технической оценки рекомендуется предоставить:

Pipe OD / Wall Thickness / Length / Material Grade / Required Capacity / Target Mechanical Properties.
