Почему после индукционной закалки стальных прутков возникает неравномерная твердость?
2026-09-03
Почему при неравномерной твердости после закалки многие сначала проверяют только охлаждение?
В реальном производстве стальных прутков одна из распространенных проблем заключается в следующем:
После закалки стальные прутки из одной производственной партии имеют разные значения твердости.
Типичные проявления:
- пониженная твердость в головной части прутка;
- различие твердости между средней и концевой частью;
- разные результаты измерений на одном и том же прутке;
- нестабильность характеристик между партиями.
Первое предположение многих специалистов:
«Недостаточный расход охлаждающей жидкости?»
или:
«Нестабильна система закалки?»
Безусловно, параметры охлаждения оказывают влияние на конечные свойства.
Однако на практике при эксплуатации непрерывных линий индукционной термообработки было выявлено:
Причина нестабильной твердости не всегда находится только на этапе охлаждения.
Во многих случаях проблема возникает раньше:
Нагрев → выдержка температуры → перемещение прутка → контроль температуры
1. Неравномерный нагрев является одной из основных причин изменения твердости
Перед закалкой стальной пруток должен пройти процесс аустенизации.
Проще говоря:
металл должен получить правильное температурное состояние перед быстрым охлаждением.
Если во время нагрева возникают следующие проблемы:
- чрезмерный перегрев поверхности;
- недостаточная температура сердцевины;
- различная скорость нагрева отдельных участков;
- нестабильность температуры между отдельными прутками;
то даже при одинаковых параметрах охлаждения конечная твердость может отличаться.
Особенно это важно для непрерывного производства.
То, что один пруток достиг заданной температуры, не означает, что все последующие прутки будут иметь одинаковое тепловое состояние.
Поэтому при проектировании линии термообработки необходимо контролировать не только:
«Какая температура на выходе из нагревательной зоны?»
Но и:
«Насколько стабильно каждый пруток проходит процесс нагрева?»
2. Неправильный выбор частоты индукционного нагрева может повлиять на результат закалки
Индукционный нагрев — это не просто увеличение мощности.
Для разных диаметров и марок стали необходимо правильно подобрать:
- рабочую частоту;
- мощность;
- время нагрева;
- конструкцию индуктора.
Например:
Для прутков малого диаметра важно учитывать:
- скорость нагрева;
- контроль температуры поверхности.
Для прутков большого диаметра необходимо учитывать:
- глубину проникновения тепла;
- разницу температур по сечению;
- необходимое время выдержки.
Если частота выбрана неправильно, возможна следующая ситуация:
- поверхность прутка достигла требуемой температуры;
- внутренняя часть сечения не достигла необходимого состояния.
В результате:
внешняя твердость может соответствовать требованиям, но общие механические свойства будут нестабильными.
3. Стабильность перемещения прутка также влияет на качество термообработки
При обсуждении оборудования многие заказчики обращают внимание прежде всего на:
- мощность индукционной установки;
- давление охлаждающей воды;
- расход охлаждающей жидкости.
Однако часто остается без внимания другой важный фактор:
Как именно стальной пруток перемещается через нагревательную систему в горячем состоянии?
При непрерывной обработке необходимо контролировать:
- скорость движения прутка;
- стабильность вращения;
- конструкцию опор;
- положение прутка относительно индуктора.
Если во время движения возникают:
- вибрации;
- нестабильное вращение;
- изменение расстояния до индуктора;
то условия нагрева могут изменяться.
Особенно для длинномерных прутков:
механическая система транспортировки так же важна, как и сама индукционная установка.

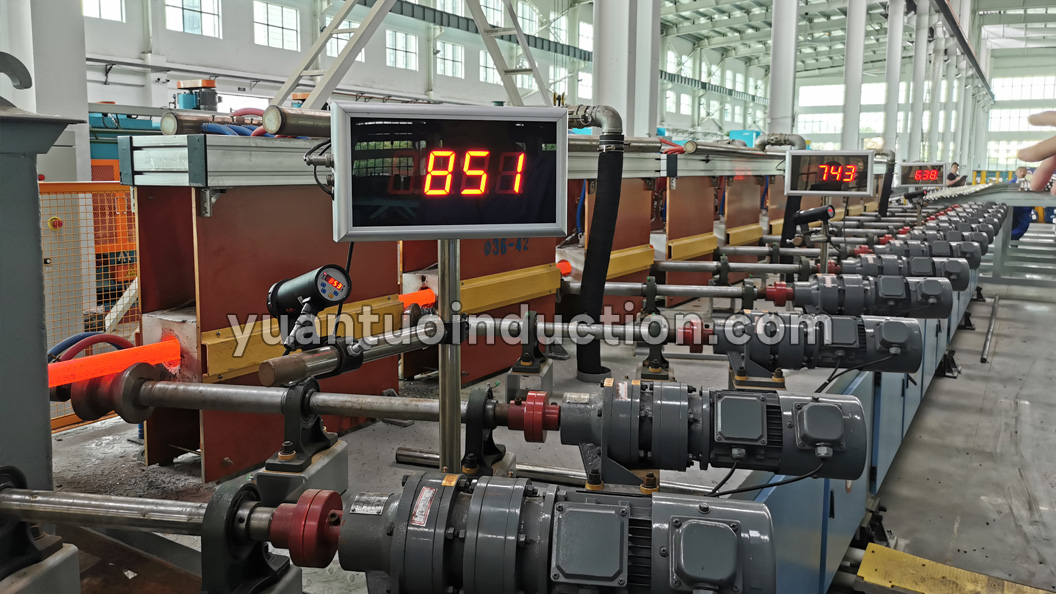

4. Почему онлайн-контроль температуры важнее периодической проверки?
В некоторых традиционных производствах температуру проверяют только на нескольких случайных прутках и используют эти данные для оценки всего процесса.
Однако непрерывное производство имеет другие требования.
Поскольку могут изменяться:
- скорость производства;
- партия исходной стали;
- условия окружающей среды;
- параметры оборудования при длительной работе.
Более надежным решением является:
Онлайн-измерение температуры + автоматическое управление процессом
Например, система может постоянно контролировать температуру выхода и автоматически корректировать:
- мощность нагрева;
- скорость перемещения;
- технологические параметры.
Это позволяет повысить:
- стабильность между отдельными прутками;
- повторяемость партий;
- возможность длительной непрерывной работы.
5. Как правильно анализировать проблемы закалочного охлаждения?
Конечно, система охлаждения остается важной частью процесса.
Необходимо анализировать:
- охлаждающую среду;
- давление распыла;
- длину зоны охлаждения;
- температуру воды;
- температуру прутка перед входом в зону закалки.
Однако:
Если температура прутка уже нестабильна перед охлаждением, простое изменение расхода воды не всегда позволяет полностью решить проблему.
Практический порядок анализа должен быть следующим:
Состояние нагрева → Стабильность перемещения → Температура на выходе → Процесс охлаждения → Проверка механических свойств
Такой подход позволяет определить реальную причину нестабильности.
Как Hebei Yuantuo подходит к проектированию линий закалки и отпуска стальных прутков
При проектировании непрерывных линий термообработки стальных прутков необходимо комплексно учитывать:
1. Параметры изделия
Включая:
- диапазон диаметров;
- длину;
- марку стали;
- требуемые механические свойства.
2. Индукционная система нагрева
Включая:
- выбор частоты;
- расчет мощности;
- конструкцию индуктора;
- многозонный контроль нагрева.
3. Система перемещения материала
Включая:
- вращательное перемещение;
- опорную конструкцию;
- стабильность движения в горячем состоянии.
4. Система закалки и отпуска
Включая:
- способ охлаждения;
- конструкцию распылительных устройств;
- контроль температуры;
- согласование с непрерывным производством.
Главная цель заключается не в том, чтобы:
«Просто нагреть стальной пруток до определенной температуры».
Настоящая задача:
«Обеспечить стабильные и повторяемые результаты термообработки каждого прутка при непрерывной промышленной работе».
Какие параметры необходимы для проекта линии закалки стальных прутков?
Для точной инженерной оценки рекомендуется предоставить:
| Параметр | Необходимая информация |
|---|---|
| Диаметр прутка | Минимальный и максимальный диапазон |
| Длина | Длина одного прутка |
| Материал | 45#, 40Cr, 42CrMo и другие |
| Процесс | Закалка, отпуск, поверхностная закалка |
| Требуемая твердость | Значение HRC |
| Производительность | т/ч или шт./ч |
| Режим работы | Непрерывный или периодический |
| Требования качества | Равномерность твердости и механические свойства |
Часто задаваемые вопросы
Q1: Всегда ли неравномерная твердость после закалки связана с охлаждением?
Нет.
Система охлаждения влияет на результат, но также необходимо учитывать равномерность нагрева, выбор частоты, стабильность перемещения и состояние материала.
Q2: Почему частота индукционного нагрева влияет на качество обработки?
Потому что частота определяет распределение индуцированного тока и глубину нагрева. Она должна подбираться с учетом диаметра прутка, материала и цели термообработки.
Q3: Почему для непрерывной линии закалки необходим онлайн-контроль температуры?
Периодические измерения не могут полностью отражать стабильность длительного производства. Онлайн-контроль помогает поддерживать постоянные технологические параметры.
Q4: Почему при индукционном нагреве стальных прутков используется вращательное перемещение?
Вращение помогает повысить равномерность нагрева по окружности и улучшает стабильность процесса непрерывной индукционной обработки.
Связаться с инженерами
Стабильная твердость после закалки стального прутка определяется не только системой охлаждения.
Для непрерывных проектов термообработки необходимо комплексно учитывать:
Марка стали + Размер прутка + Метод нагрева + Выбор частоты + Стабильность перемещения + Контроль температуры + Процесс охлаждения
Hebei Yuantuo Electromechanical разрабатывает индивидуальные системы индукционной термообработки в соответствии с реальными условиями производства заказчика, помогая предприятиям получать стабильное, непрерывное и повторяемое качество продукции.
