Индукционная система нагрева крупных стальных шаров – основное оборудование линии производства мельничных стальных шаров
2026-06-22
1 Назначение оборудования

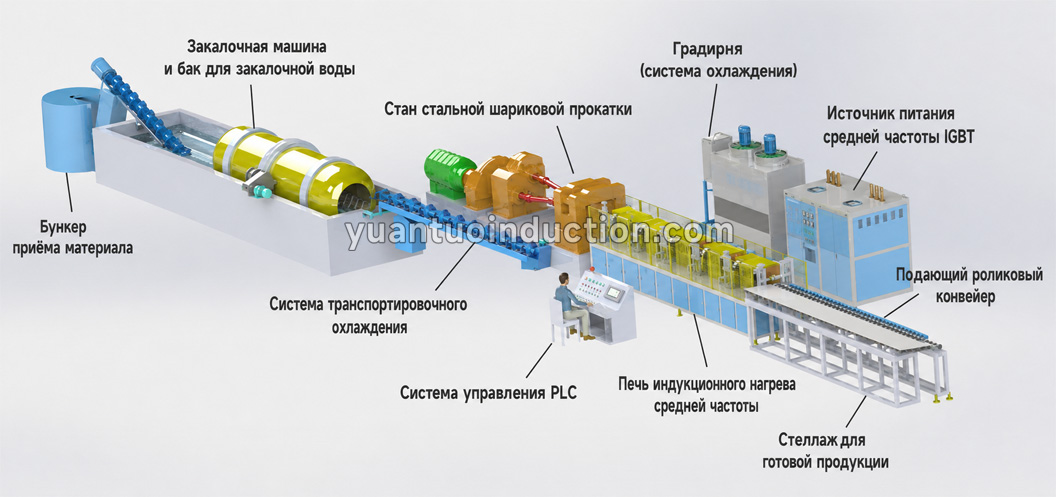

2 Полный состав комплекса
- Шкаф среднечастотного питания – силовое ядро комплекса, преобразует промышленное переменное напряжение в регулируемый среднечастотный ток, мощность и частота подбираются под диаметр стальных заготовок;
- Конденсаторный компенсационный шкаф согласовывает резонансный контур, повышает коэффициент мощности, снижает реактивные потери в сети, обеспечивает стабильную длительную работу под полной нагрузкой;
- Индукционная печь (индуктор) – основной нагревательный узел. Переменный ток подаётся на индивидуальные катушки, создаёт плотное магнитное поле, при прохождении заготовок возникают вихревые токи с выделением тепла;
- Транспорт подачи и выдачи – синхронные частотные ролики обеспечивают непрерывную равномерную подачу одной или нескольких заготовок одновременно;
- Закрытая система охлаждения подаёт стабильную циркуляционную воду для охлаждения источников питания и индукционных катушек, отводит избыточное тепло и гарантирует непрерывную эксплуатацию.
3 Три технологических решения для равномерного нагрева крупных заготовок
- Индивидуальные секционные катушки с переменным шагом: оптимизируют распределение магнитного поля под диаметр крупных заготовок, исключают локальный перегрев или недостаточный нагрев;
- Многоступенчатый режим нагрева: сочетает низкочастотный глубинный прогрев и высокочастотное выравнивание температуры поверхности, тепло равномерно распространяется от центра к краю заготовки для полного сквозного прогрева;
- Замкнутый контур регулировки мощности ПЛК с инфракрасными термометрами: высокоточные датчики на входе и выходе печи непрерывно считывают температуру заготовок, система за миллисекунды корректирует выходную мощность для стабильной температуры на выходе.
Комплексное регулирование исключает продольный и поперечный температурный градиент заготовок, полностью соответствует строгим технологическим нормам косой прокатки крупных износостойких шаров.
4 Логика подбора мощности для линий крупных стальных шаров
Для заготовок диаметром более 100 мм толстое сечение требует глубокого прогрева, поэтому устанавливают источники мощностью от 1000 кВт и выше.
Простой расчёт для подбора: удельный расход электроэнергии при нагреве заготовки от комнатной до температуры прокатки составляет около 400–450 кВт·ч на тонну. Общая требуемая мощность рассчитывается обратно по целевой почасовой производительности, балансируя производительность и долговременные расходы на электроэнергию.
5 Частые неисправности и основные правила технического обслуживания
- Утечка воды в катушках и пробой межвитковой изоляции (самые распространённые дефекты)
Причинами являются ржавчина, окалина и засорение водяных трубопроводов, коррозия. Обязательно регулярно очищать окалину с поверхности катушек, ежедневно контролировать давление и расход охлаждающей воды – поломка водяной системы приводит к выходу из строя дорогостоящих силовых модулей IGBT;
- Старение и смещение ёмкости резонансных конденсаторов
Конденсаторы работают в режиме длительного высокочастотного резонанса, ёмкость проверяют периодически, изношенные элементы своевременно заменяют для исключения расстройства резонанса и падения мощности;
Дополнительные проверки: периодическая калибровка инфракрасных термометров, очистка шкафов питания от пыли, контроль синхронности роликового транспорта для исключения ударов заготовок и неравномерного нагрева.
-
-
-
