Индукционная линия термообработки стальных плит: закалка и отпуск по требованию

Для листового проката и стальных плит толщиной ≥10 мм стабильные процессы закалки и отпуска определяют прочность, ударную вязкость и геометрическую стабильность. Индукционная линия термообработки стальных плит от Yuantuo обеспечивает равномерный прогрев по толщине, точный контроль температуры и высокую повторяемость результатов при промышленной производительности.

Ключевые возможности

• Материалы: углеродистые и легированные стали.

• Габариты заготовок: стальные плиты и листы толщиной ≥10 мм (точный диапазон согласуется по проекту).

• Производительность: ориентировочно 0,6–2,5 т/ч (зависит от марки стали, толщины и режимов).

• Мощность KGPS: типовая единица KGPS160–1300 кВт; общая установленная мощность линии может масштабироваться до нескольких мегаватт в соответствии с требуемым тактом.

• Транспортировка: роликовый конвейер + приводные двойные прижимные ролики; каждый вал — отдельный мотор-редуктор, независимые частотно-регулируемые приводы (ЧРП) для задания скоростей по зонам и реализации скоростного дифференциала.

• Управление: промышленный ПК/PLC + HMI; инфракрасные пирометры (IR) и замкнутый температурный контур; хранение рецептов, журнал событий, поддержка удалённого доступа (по запросу).

• Безопасность: защита по току/напряжению, защита от пропадания фаз и по системе охлаждения; межблочные блокировки.

Состав линии

• Узел подачи и накопления

• Роликовый конвейер с прижимными роликами

• Индукционные нагреватели (зоны закалки/отпуска)

• Система распылительного/контурного охлаждения

• Узел выгрузки

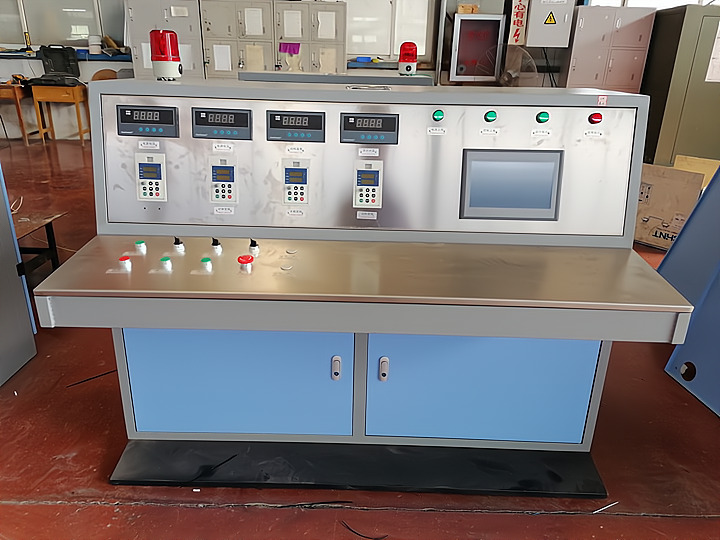

• Центральный пульт PLC (ЧРП-приводы, температурный контур, промышленный ПК; опционально — удалённый запуск)

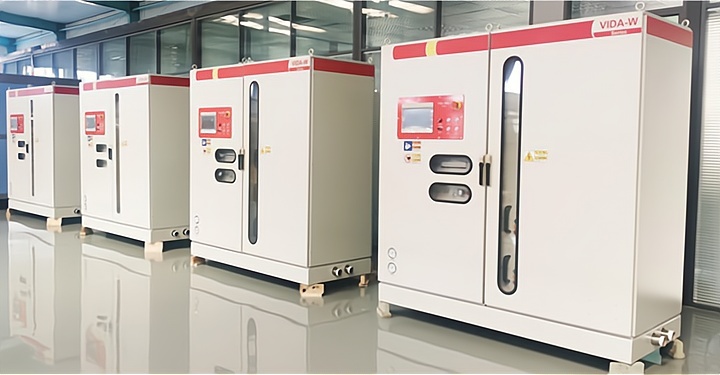

• Источники питания KGPS для закалки/отпуска (конфигурация по технологии)

Технологические преимущества

• Равномерный прогрев по толщине: оптимизированные индукционные катушки и распределение мощности по зонам обеспечивают одинаковый температурный профиль по толщине.

• Быстрый набор температуры: фактическая скорость зависит от толщины/марки стали и закрепляется в ТЗ; это сокращает тепловое воздействие и повышает повторяемость.

• Точный контроль: PLC + IR-контроль, автоматическая подстройка мощности по фактической температуре; хранение и вызов параметров партии.

• Оптимизация транспортировки: независимые приводы валов и по-зонное управление скоростью для стабилизации теплового профиля.

• Обслуживаемость и надёжность: цифровые модули питания, доступ к статистике и сигналам; защита по воде/фазам/перегрузке.

Типовой процесс и опции

• Зонирование: подготовительный прогрев под закалку → закалка (распыление/душ) → отпуск.

• Измерение температуры: IR-контроль до/после каждой критически важной зоны.

• Охлаждение: выбор охлаждающей среды и форсунок в зависимости от марки стали и требуемых твердости/ударной вязкости.

• Дополнительные опции: сканер толщины, маркировка, интеграция с MES, удалённый мониторинг, протоколирование параметров партии для аудита качества.

Области применения

• Плиты для машиностроения, горнодобывающей и строительной техники

• Листы для рам, балок и износостойких элементов (в т. ч. средних и толстых листов)

• Детали из углеродистых и легированных сталей с установленными требованиями по прочности/вязкости

Часто задаваемые вопросы (FAQ)

Можно ли обрабатывать более толстые плиты?
Да. Линия масштабируется по мощности и длине нагревательных зон; тепловой профиль и распределение температуры фиксируются в ТЗ и подтверждаются термопробами.

Как обеспечить повторяемость результатов?
За счёт управления рецептами, PLC-контроля, IR-измерений и по-зонного управления скоростью/мощностью формируется стабильный процесс нагрева и охлаждения.

Как интегрировать линию на действующем заводе?
Доступен формат «проект под ключ»: обследование участка, 3D-планировка, узлы подачи/выгрузки, обучение персонала и сервисная поддержка.

Готовы обсудить проект?
Свяжитесь с нами для подбора конфигурации и расчёта такта: индукционная линия термообработки стальных плит — проект под ключ.
